Egenskaper och användningsområden för spårkullager, vinkelkontaktkullager och axialkullager

Spårkullager

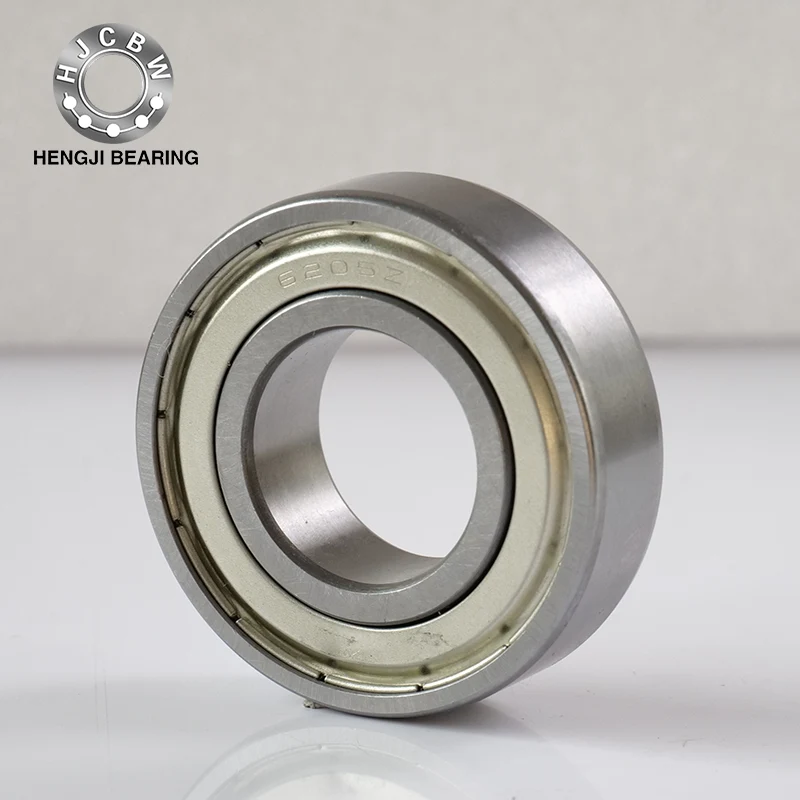

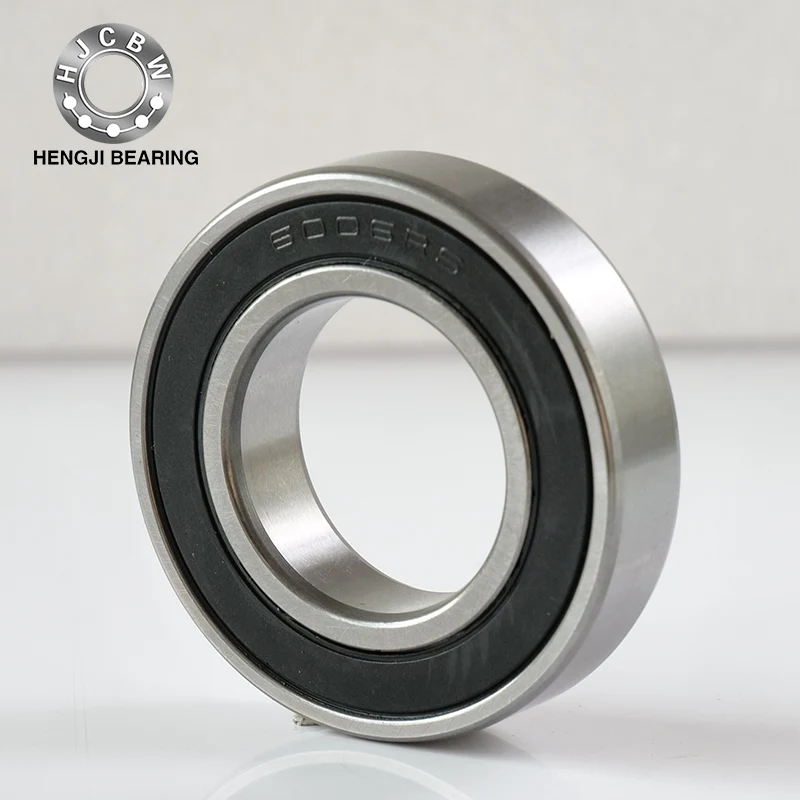

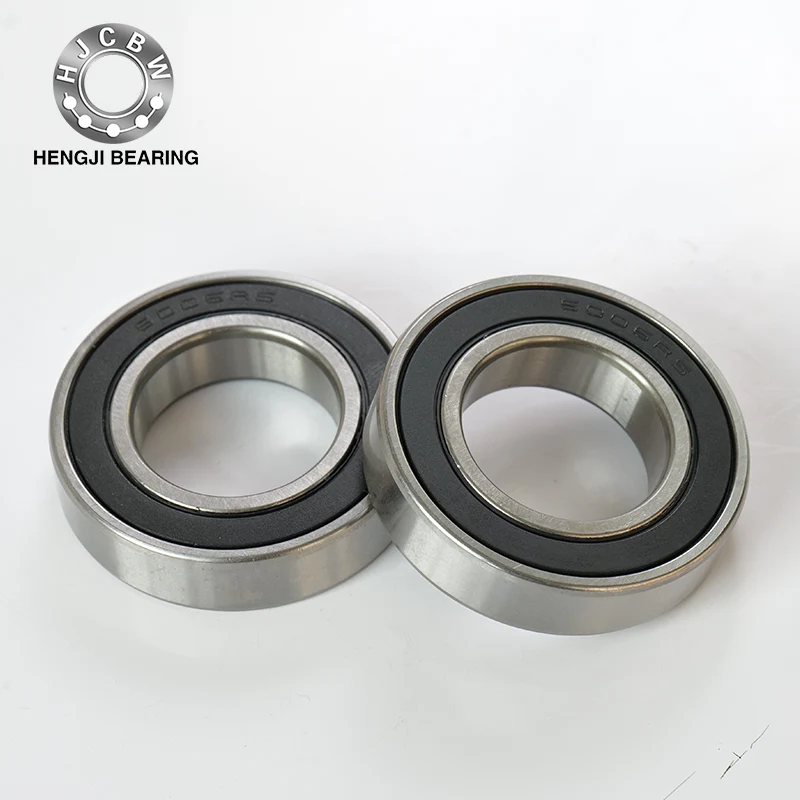

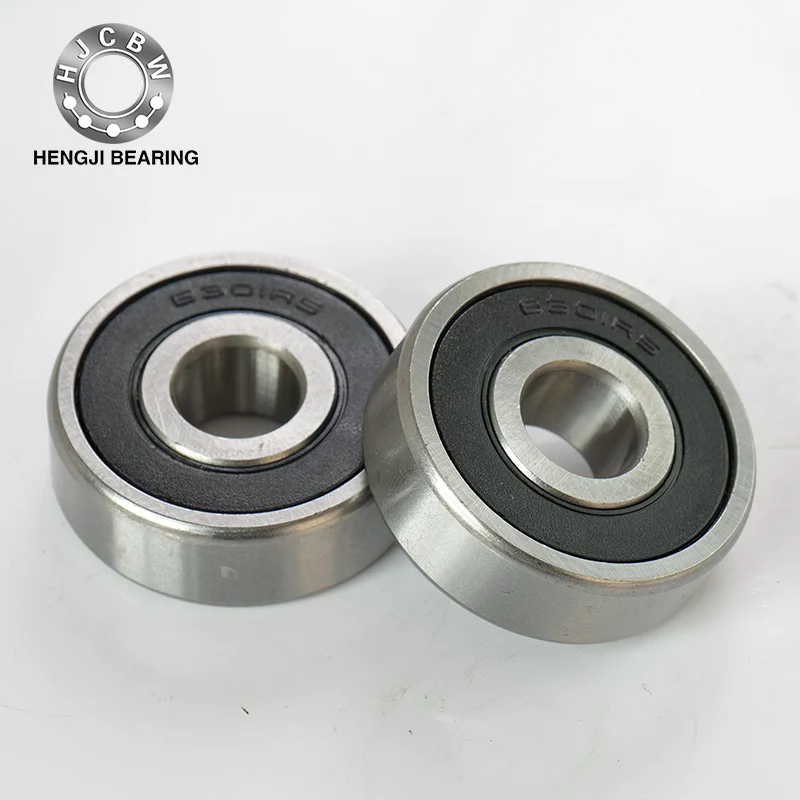

Drag:Spårkullagerär representativa rullager med ett brett användningsområde. De tål radiella belastningar och dubbelriktade axiella belastningar och är lämpliga för applikationer som kräver lågt ljud, höghastighetsrotation och låg vibration. Tätade lager med dammskydd av stål eller gummitätningar är förfyllda med en lämplig mängd fett. Lager med låsringar eller flänsar på de yttre ringarna är lätta att placera axiellt och installera i huset. Dimensionerna på höglastlager är desamma som standardlager, men det finns ett fyllnadsspår på de inre och yttre ringen, vilket ökar antalet kulor och den nominella belastningen.

Huvudsakligen tillämpliga burar: stämplingsburar av stål (vågform, kronformad...enkelrad; S-formad...dubbelrad), burar av kopparlegering eller fenolhartsskurna, gjutna burar av syntetiskt harts.

Huvudsakliga användningsområden: Bilar: bakhjul, transmissioner och komponenter till elektriska enheter.

El: motorer för allmänt bruk, hushållsapparater.

Övrigt: instrument, förbränningsmotorer, entreprenadmaskiner, järnvägsfordon, lastnings- och lossningsmaskiner, jordbruksmaskiner, olika industrimaskiner.

Vinkelkontaktkullager

Funktioner: Det finns en kontaktvinkel mellan ringen och kulan. Standardkontaktvinklarna är 15°, 30° och 40°. Ju mindre kontaktvinkel, desto mer gynnsam för höghastighetsrotation. Ju större kontaktvinkel, desto större axiell lastkapacitet. Enkelradslager tål radiella belastningar och enkelriktade axiella belastningar. DB-kombination, DF-kombination och dubbelradslager tål radiella belastningar och dubbelriktade axiella belastningar. DT-kombinationen är lämplig för tillfällen där den enkelriktade axiella belastningen är stor och märkbelastningen för ett enda lager är otillräcklig. Höghastighetslager av ACH-typ har en liten kuldiameter och ett stort antal kulor. De används mest i verktygsmaskiner. Vinkelkontaktkullager är lämpliga för rotation med hög hastighet och hög precision. Strukturen är att två enradiga vinkelkontaktkullager kombinerade på baksidan delar de inre och yttre ringen, som tål radiella belastningar och dubbelriktade axiella belastningar. Det finns även tätade typer utan fyllnadsspårlager.

Huvudsakligen tillämpliga burar: stämplingsburar av stålplåt (skålformade...enkel rad; S-formade, kronformade...dubbelrader), burar av kopparlegering eller fenolhartsskurna, burar formade av syntetiskt harts.

Huvudsakliga användningsområden: enkelrad: verktygsmaskinsspindlar, högfrekvensmotorer, gasturbiner, centrifugalseparatorer, framhjul för små bilar, differentialdrevsaxlar.

Dubbelrad: oljepumpar, rotblåsare, luftkompressorer, olika transmissioner, bränsleinsprutningspumpar, tryckmaskiner.

Tryckkullager

Funktioner: Den består av en brickformad löpbana med en löpbana, en kula och en burenhet. Raceway-ringen som matchar axeln kallas axelringen, och löpringen som matchar huset kallas sätesringen. För dubbelriktade lager är mittringen matchad med axeln. Envägslagret kan motstå envägs axiella belastningar, och tvåvägslagret kan motstå tvåvägs axiella belastningar (inte heller tål radiella belastningar).

Huvudsakligen tillämpliga burar: stämplingsburar av stålplåt, burar av kopparlegering eller fenolhartsskurna, burar formade av syntetiskt harts.

Huvudsakliga användningsområden: styrsprintar för bilar, spindlar för verktygsmaskiner.
