När är ett icke-standardlager mer meningsfullt än en katalogdel?

2025-11-10 0 Lämna ett meddelande till mig

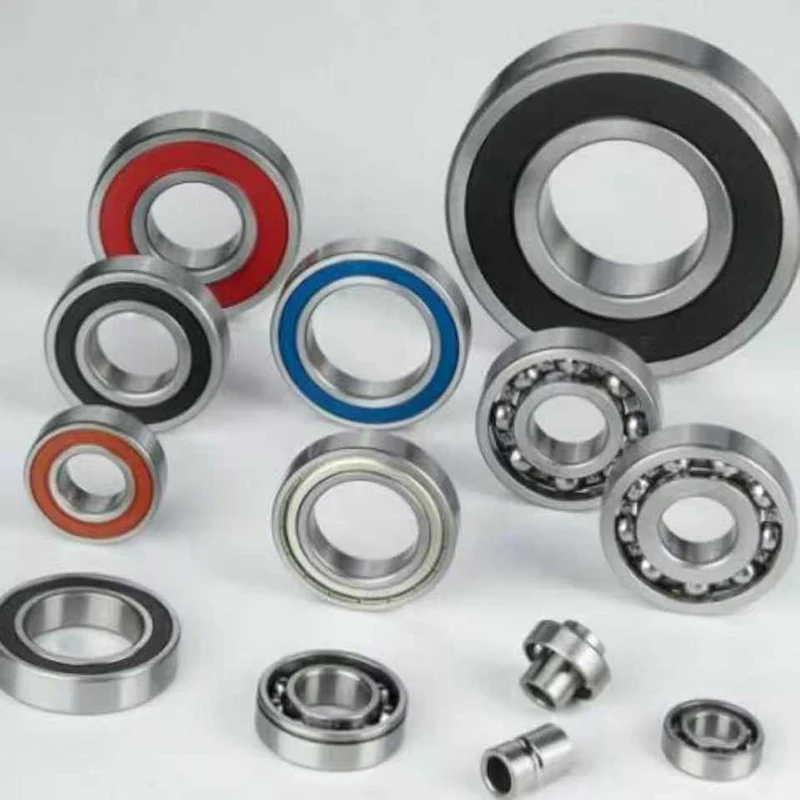

Jag stöter på samma ögonblick på många projekt: ritningen är nästan klar, provriggen är igång och en standarddel passar nästan men inte riktigt. Det är då en noggrant specificeradIcke-standard lagerslutar vara en lyx och blir den kortaste vägen att lansera. Med tiden, och efter flera smidiga byggen med partners somHENGJI LAGER, jag lärde mig hur man gör den anpassade rutten förutsägbar, kostnadsmedveten och tillräckligt snabb för riktiga deadlines.

Vilka vardagsproblem driver mig vanligtvis mot ett icke-standardiserat val?

Jag behöver en tunnare sektion eller en axelhöjd som rengör en husribba utan att omarbeta formen.
Bullergränserna är strikta och standardtätningen släpar för mycket vid mitt målvarvtal.
Korrosion eller sköljning dödar katalogstål, men full keramik är överdrivet för budgeten.
Axial förspänning måste ställas in på fabriken så att mitt team undviker krångliga shims på linan.
Jag måste kombinera en fläns, en icke-standard avfasning och ett speciellt fett för att klara uthållighetstester.

Vilka designspakar kostar mest och hur byter jag dem?

När jag planerar en custom börjar jag med de få spakar som dominerar pris och ledtid. Att få dessa rätt håller allt annat rimligt.

Designspak	Typiska alternativ	Påverkan ser jag faktiskt
Ringens geometri	Tunn sektion, flänsad OD, snäppringspår, anpassad skuldra	Bearbetningstiden stiger snabbt med djupa spår; flänsar lägger till en uppsättning men sparar ofta huskostnader
Rullande element	Stål, keramisk hybrid, helkeramik	Hybrid minskar värme och buller vid höga varvtal; helkeramik är nisch och dyr men oslagbar i frätande ämnen
Tätningstyp	ZZ-sköldar, RS-kontakttätning, RZ lågdragstätning, labyrint	Kontakttätningar skyddar bättre men äter fart; tätningar med låg dragkraft klarar ljudtester och behåller effektiviteten
Fett	Allmänt, livsmedelsklassad H1, högtemperaturpolyurea, låg ljudnivå	Fett kan ändra brus med hela dB-band; H1 är ett måste för livsmedels- och kosmetikalinjer
Toleransklass	ISO P0–P5 eller ABEC 1–5	Tätare klasser hjälper till att springa ut men ökar skrotrisken; Jag drar bara åt där den flyttar testresultat
MOQ och värmebehandling	Små parti genomhärdning kontra batch	Små MOQs hastighetsförsök; satshärdning sänker enhetskostnaden efter att DFM har frysts

Hur anger jag dimensioner utan att överdriva leverantören?

Jag låser endast de passningar som rör min stack-up: ID-passning, OD-passning, axelhöjd, flänstjocklek.
Jag anger runout och axiellt spel som funktionssiffror, inte filtmikron överallt.
Jag ger huset och axeln toleranser så att lagertillverkaren kan balansera systemet.

Särdrag	Praktisk tolerans begär jag	Varför det fungerar
ID-hål	g6 eller tätare om det behövs för förspänning	Håller presspassning utan att skada löpbanan
AV	P0-standard om inte höljet är av plast, slappna sedan av något	Förhindrar krypning samtidigt som den hanterar termisk tillväxt
TIR runout	≤ 10–20 μm för små storlekar	Tillräckligt bra för tyst rotation utan jagande verktygsmärken
Axialt spel	Mål 0–5 μm för förladdade sammansättningar	Ger styvhet utan värme vid hastighet

Vilka material och beläggningar sträcker jag mig efter i tuffa miljöer?

440C / 420 rostfrittnär sköljmedel eller lätta frätande ämnen finns.
Hybrid keramik(Si3N4-kulor) när fart och låg värme övertrumfar allt annat.
Hel keramikför starka syror, vakuum eller icke-magnetiska behov.
Belagda stålringarmed fosfat eller DLC om jag vill ha stålseghet med extra slitstyrka.

Hur ändrar val av tätning och smörjning hastighet, buller och livslängd?

Kontakttätningar klarar IP- och stänktester men skär toppvarvtal; Jag byter till lågdragande tätningar mot tysta konsumentprodukter.
Bullerjusterade fetter rakar dB och klarar subjektiva ljudkontroller i tysta rum.
H1 livsmedelsgodkända fetter håller revisorerna nöjda; högtemperaturfetter klarar värmeblötningstest utan blödning.

Hur minskar jag risken för tillverkningsbarhet och ledtid innan jag förbinder mig?

Jag skickar en enkel PDF med några få kritiska markeringar och en STEP-modell för störningskontroller.
Jag ber om en protorutt först och en produktionsrutt andra så kostnad och tidslinje är tydlig.
Jag begär CPK på en eller två funktioner som faktiskt styr mitt godkänt underkännande.

Etapp	Vad jag ber om	Varför det sparar tid
Prototyp	Liten tomt med inredning på butiksgolvet	Bevisar geometri utan att vänta på fulla verktyg
Pilot	Förproduktion med nästan slutlig värmebehandling och fett	Minskar buller och livsdata
Ramp	Slutlig processkontrollplan och PPAP vid behov	Låser repeterbarhet innan inköpsordervågar

Var smyger dolda kostnader in och hur undviker jag dem?

Att omarbeta hus för att passa en standarddel kostar mer än att lägga till en fläns på lagret från början.
Översnäva toleranser spike skrot; Jag drar bara åt där mina testdata kräver det.
Fel fett orsakar omprov; Jag matchar fett till temperatur, hastighet och akustiska mål i förväg.
Sena tätningsbyten krusar genom buller och vridmoment; Jag fryser tätningen innan piloten körs.

Vilken snabb checklista hjälper mig att snabbt informera en leverantör?

Driftcykel och högsta varvtal
Radiella och axiella laster med säkerhetsfaktor
Omgivnings- och topptemperatur, kemikalier eller tvättdetaljer
Målbrus eller vridmomentfönster och testmetod
Kritiska passningar och tillåtet axiellt spel
Förväntad MOQ, målprisband, önskad ledtid

Varför valde jag en icke-standardiserad väg i dessa korta scenarier?

Konsumentapparat— En RZ-tätning med låg dragkraft och bullerjusterat fett fick motorn att låta "premium" utan att höja BOM någon annanstans.
Matförpackningslinje— Rostfria ringar, H1-fett och en fläns undvek en kostsam revidering av huset och klarade revisionen.
Kompakt robotled— Tunnprofil med fabriksförspänning levererad styvhet utan skrymmande mellanlägg.

Hur kan vi prata om nästa steg?

Om din ritning ser "nästan rätt ut" men den sista millimetern inte kommer att samarbeta, kan en fokuserad icke-standardjustering rädda schemat utan att spränga kostnaden. Dela dina viktigaste begränsningar och jag kommer att mappa dem till en byggbar, testbar lagerspecifikation och lägga upp en pilotplan. Om du vill ha prover, prissättning eller en snabb DFM-recension, vänligenkontakta ossochlämna en förfråganmed din belastning, hastighet, miljö och målledtid. Låt oss lösa passformen, bruset och livet i en gång – nå ut ochkontakta ossi dag.
